優勢特點：TBI精密滾珠絲桿花鍵RSSY系列是螺桿跟花鍵的結合一體式，TBI滾珠絲桿屬于高精密機械部件，每一點細小的差別都可能造成機械的損傷，選用時一定要嚴謹對待，最好有詳細圖紙。TBI花鍵軸是機械傳動一種，和平鍵、半圓鍵、斜鍵作用一樣，都是傳遞機械扭矩的.
1. 節省成本：TBI滾珠絲杠自潤式滾珠絲杠無需潤滑管路系統與設備、換油及廢油處理的成本，且大量節省油品成本。大幅延長保養周期：可長時間的維持適量的潤滑油脂供應，大幅延長保養維護周期。
2.最適宜的潤滑位置：滾珠絲杠自潤式滾珠絲杠E2自潤式滾珠絲杠的潤滑點位于螺母內部，藉由潤滑裝置均勻涂覆于絲杠表面的滾珠滾動螺旋槽，達到最佳的潤滑效果。
3.使用安裝靈活：TBI滾珠絲杠自潤式滾珠絲杠滾珠絲杠設置于任意方向均能正常潤滑，無安裝方向限制。 清潔環保：無油品外漏污染與強制潤滑時油品外濺之虞。適合對清潔度要求較高的環境使用，具環保概念。
4.簡易的更換或補充：TBI滾珠絲桿自潤式滾珠絲杠特殊的設計構造，無需任何工具即可將儲油裝置輕易的做拆換、補充的動作，無需拆解、重組絲杠組或機臺結構，節省換油的成本。
5.可選用相應的潤滑油：TBI滾珠絲杠自潤式滾珠絲杠可拆換式儲油箱可依據滾珠絲杠使用的環境不同裝填適當的潤滑油。
6.特殊環境使用：滾珠絲杠自潤式滾珠絲杠如粉塵環境、惡劣天氣環境和用水環境等，自潤式產品配合油脂﹝grease﹞使用，可以達到良好的潤滑效果。
【滾珠絲桿】 【滾珠花鍵】

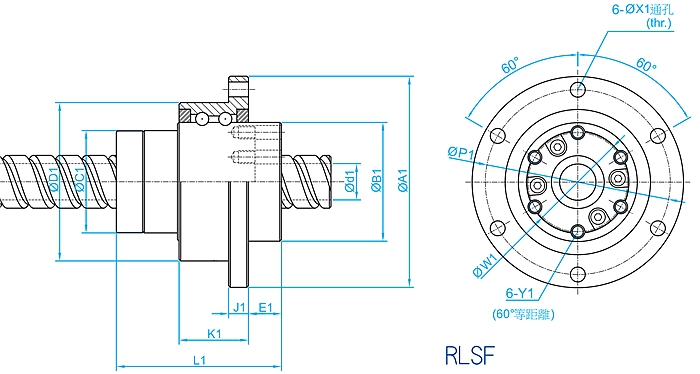

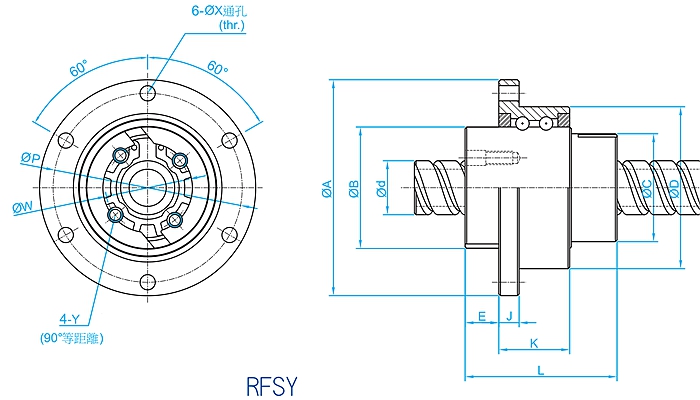

RFSY旋轉螺帽 RLSF旋轉花鍵
TBI花鍵軸應用廣泛，如飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。
TBI滾珠花鍵軸RSSY特點：多齒工作，承載能力高，對中性好，導向性好，齒根較淺，應力集中小，軸與轂強度削弱小，加工方便，能用磨削方法獲得較高的精度。標準中有兩個系列（輕系列和中系列）。
花鍵旋方向零間隙/高定位精度

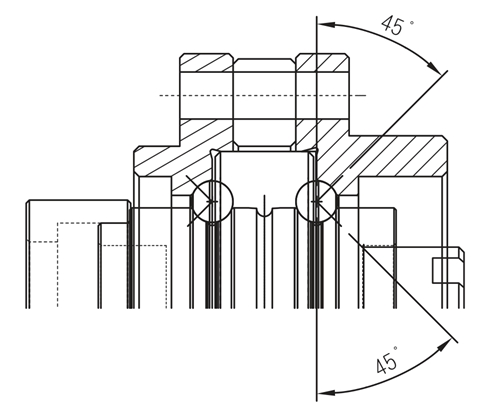

RSSY花鍵母與鋼珠接觸角為45°，采用軸承DF(面對面組合)型設計·可以吸收組裝時之差自動調整同心·并可承受較大的軸向負荷及高精度組裝。見下圖
DF(面對面組合)型設計
低噪音/高剛性
透過高精密研磨技術讓鋼珠在螺帽內平順的沿切線方向行走?減少因阻滯而產生的噪音及摩擦力?提高剛性與壽命。
安裝簡便/節省空間
螺帽與軸承外套一體成型，組裝時只需將螺絲與軸承外套鎖定在支撐座上即可?十分簡便。螺帽與軸承外套一體成型螺帽體積小·組裝空間大。

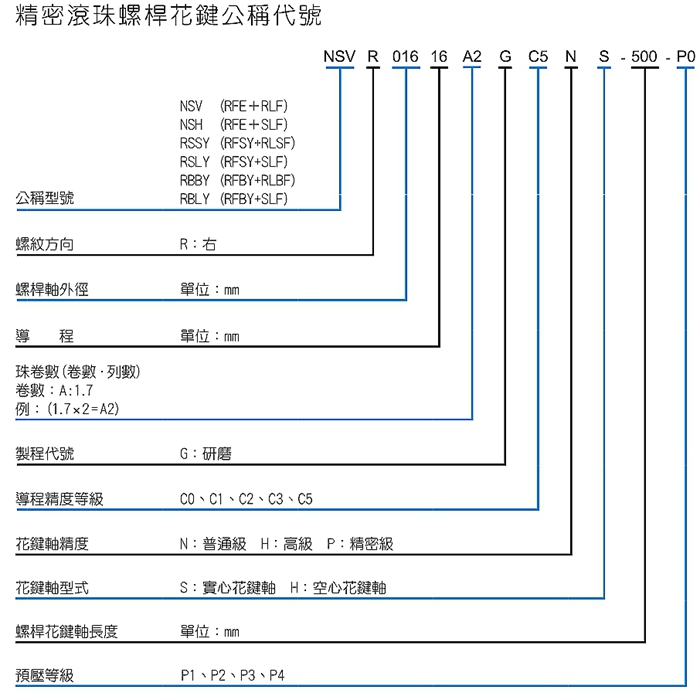

滾珠絲桿/花鍵按以下規格裂作
【滾珠絲桿】 【滾珠花鍵】
軸向間隙隙:0以下 旋轉方向間隙:0以下(P1:輕預壓)
導程精度:C5(參周C05) 精度等級:H級

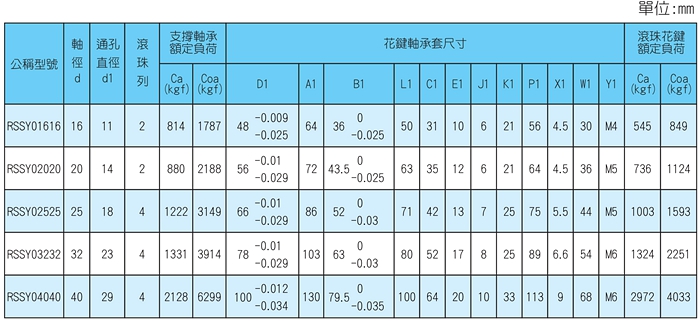

RSSY系列

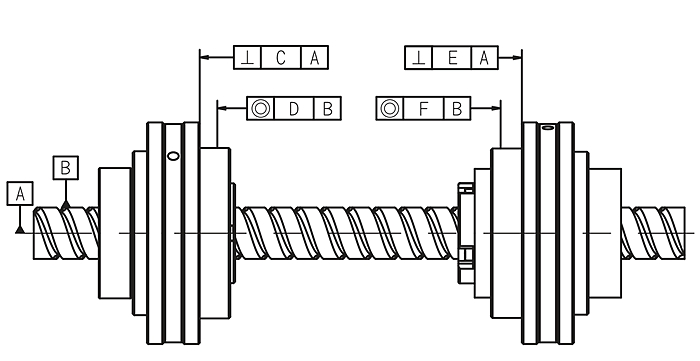

| 型號 | C | D | E | F | I | H |
| RSSY01616 | 0.018 | 0.021 | 0.016 | 0.020 | 0.013 | 0.016 |
| RSSY02020 | 0.018 | 0.021 | 0.016 | 0.020 | 0.013 | 0.016 |
| RSSY02525 | 0.021 | 0.021 | 0.018 | 0.024 | 0.016 | 0.016 |
| RSSY03232 | 0.021 | 0.021 | 0.018 | 0.024 | 0.016 | 0.016 |
| RSSY04040 | 0.025 | 0.025 | 0.021 | 0.033 | 0.019 | 0.019 |
RSSY01616 RSSY02020 RSSY02525 RSSY03232 RSSY04040
