RBBY精密滾珠絲桿花鍵

當前位置：首頁 > TBI產品 > TBI滾珠花鍵 > RBBY精密滾珠絲桿花鍵 >

TBI精密滾珠絲桿花鍵RBBY系列

產品品牌：臺灣TBI
產品型號：RBBY滾珠絲桿花鍵系列
產品價格：洽談
錄入時間：2018-05-19
瀏覽次數：734 次
在線客服：
電話咨詢：13532728713

產品介紹/參數

優勢特點：TBI精密滾珠絲桿花鍵RBBY系列是螺桿跟花鍵的結合一體式，承載能力高，對中性、導向性不錯，而其齒根較淺的特點可以使其應力集中小。廣泛應用于飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。

TBI滾珠絲桿由螺桿、螺母和滾珠組成，是將回轉運動轉化為直線運動，或將直線運動轉化為回轉運動的理想的產品。TBI滾珠絲桿是工具機和精密機械上最常使用的傳動元件，其主要功能是將旋轉運動轉換成線性運動，或將扭矩轉換成軸向反覆作用力，同時兼具高精度、可逆性和高效率的特點。TBI絲杠軸承以多年來所累積制品技術為基礎，從材料、熱外理、制造、檢查至出貨，都是以嚴謹的品保制度來加以管理，因此具有高信賴性。

TBI精密滾珠絲桿花鍵RBBY應用廣泛，如飛機、汽車、拖拉機、機床制造業、農業機械及一般機械傳動裝置等。

TBI精密絲桿花鍵RBBY特點：多齒工作，承載能力高，對中性好，導向性好，齒根較淺，應力集中小，軸與轂強度削弱小，加工方便，能用磨削方法獲得較高的精度。標準中有兩個系列（輕系列和中系列）。

由于TBI花鍵軸多齒工作，所以承載能力高，對中性、導向性不錯，而其齒根較淺的特點可以使其應力集中小。另外TBI花鍵軸的軸與轂強度削弱小，加工比較方便，用磨削方法可以獲得較高的精度。漸開線花鍵軸用于載荷較大，定心精度要求高，以及尺寸較大的鏈接。其特點：齒廓為漸開線，受載時齒上有徑向力，能起自動定心作用。

結構與特長

TBI精密滾珠花鍵RBBY是在嫘帽的外徑上裝上專用的軸承外套使之運轉動作，通過讓螺帽旋轉或停止的運作?只用一根軸就能夠進行2種(旋轉丶螺旋)模式的運動。旋轉式滾珠花鍵則是在花鍵外筒的外徑上裝上專用的軸承外套，使之運轉動作，通過讓外筒旋轉或停止的運作?只用一根軸就能殉進行2種(旋轉、直線)模式的運動。旋轉式滾珠桿花鍵則可通過螺帽/外簡旋轉或停止的運作?只用一根軸就能殉進行3種(旋轉、螺旋、直線)模式的運動適用于水平多節機械手嗜( SCARA)產業用機器人、自動裝載機、雷射加工機送裝置、機械加工中心的ATC裝置等?最適合于旋轉運動與直線運動的組合裝置上使用。

花鍵旋方向零間隙/高定位精度

花鍵外圈與鋼珠接斶角為45采軸承DF(面對面組合)型設計·可以吸收組裝時之差自動調整同心·并可承受較大的軸向負荷及高精度組裝。見下圖

DF(面對面組合)型設計

高速性/運行順暢

旋轉系列桿皆為高導程設計·可高速平滑流暢的運動。

低噪音/高剛性

透過高精密研技術讓鋼珠在螺帽內平順的沿切線方向行走?減少因阻滯而產生的噪音及摩擦力?提高剛性與壽命。

安裝簡便/節省空間

螺帽與軸承外套一體成型，組裝時只需將螺絲與軸承外套鎖定在支撐座上即可?十分簡便。螺帽與軸承外套一體成型螺帽體積小·組裝空間大。

滾珠絲桿/花鍵按以下規格裂作

【滾珠絲桿】 【滾珠花鍵】

軸向間隙隙:0以下 旋轉方向間隙:0以下(P1:輕預壓)

導程精度:C5(參周C05) 精度等級:H級

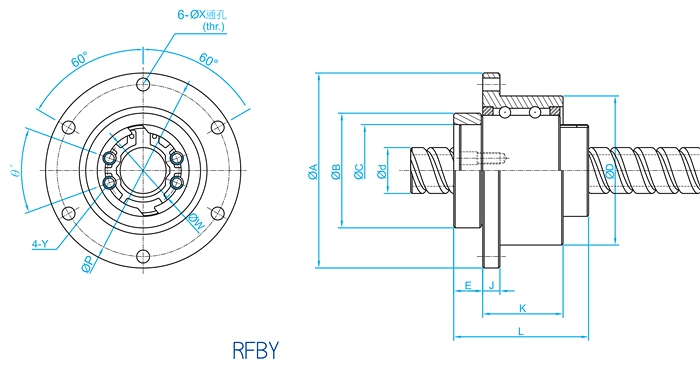

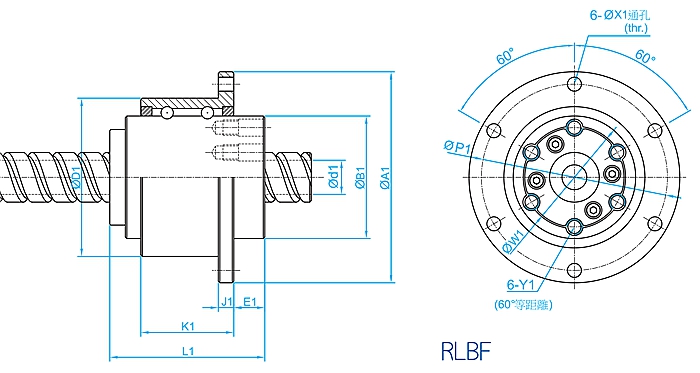

RFBY旋轉螺帽   RLBF旋轉花鍵

RBBY系列

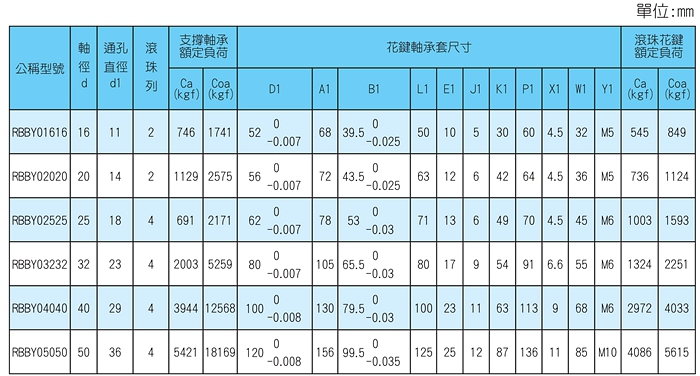

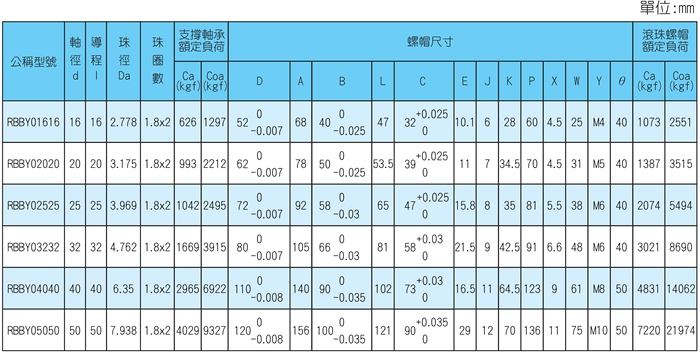

型號	C	D	E	F	I	H
RBBY01616	0.018	0.021	0.016	0.020	0.013	0.016
RBBY02020	0.018	0.021	0.016	0.020	0.013	0.016
RBBY02525	0.021	0.021	0.018	0.024	0.016	0.016
RBBY03232	0.021	0.021	0.018	0.024	0.016	0.016
RBBY04040	0.025	0.025	0.021	0.033	0.019	0.019
RBBY05050	0.025	0.025	0.021	0.033	0.019	0.019
